SAACKE Werkzeugschleifmaschine Modell UW I F


Das Schleifzentrum zum wirtschaftlichen Schleifen

SAACKE Werkzeugschleifmaschine Modell UW I F


Das Schleifzentrum zum wirtschaftlichen Schleifen





SAACKE-Präzision in kompakter Form

  • Höchste Dynamik in allen Achsen durch digitale Achsantriebe

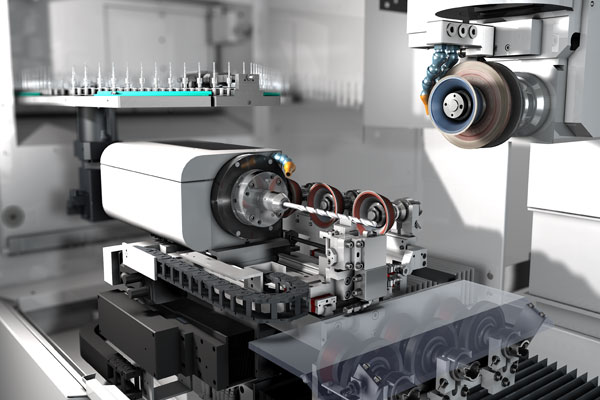

  • Flexible Bestückung durch vollautomatischen Schleifscheibenwechsler
  • Exakte Positionierung der Werkzeuge durch 3D-Messtaster
  • Schleifscheibendurchmesser bis 150 mm können automatisch gewechselt werden



Werkzeugdaten

  • Max. Werkstückdurchmesser 200 mm
  • Max. Länge bei Komplettbearbeitung ab Werkstückträger Vorderkante 270 mm (optional 360 mm)



Technische Merkmale

  • Schleifscheibe im Drehpunkt des Schleifkopfes
  • 5 kW Schleifspindelmotor (optional 16 kW oder 26 kW)
  • Drehzahl 2.000 - 12.000 1/min
  • Werkstückträger mit Direktantrieb 600 1/min(optional 1.000 1/min)
  • 2 Schleifscheibenmagazinplätze (optional 6)

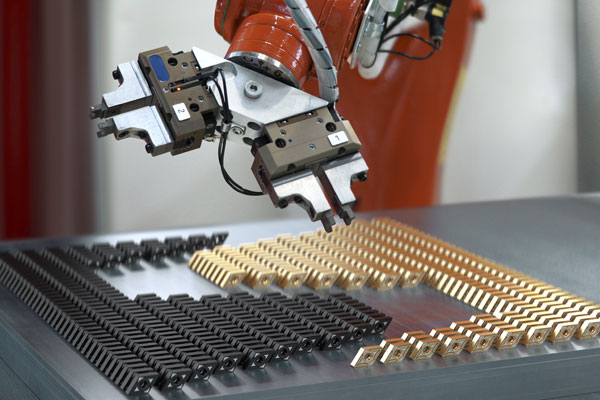

  • Kapazität/Palette max. 40 Werkstücke
  • Kapazität/Kettenlader max. 480 Werkstücke





Technische Daten - UW I F

WerkzeugdatenMax. Durchmesser200 mm
Max. Länge bei Komplettbearbeitung ab Werkstückträger Vorderkante270 mm (optional 360 mm)

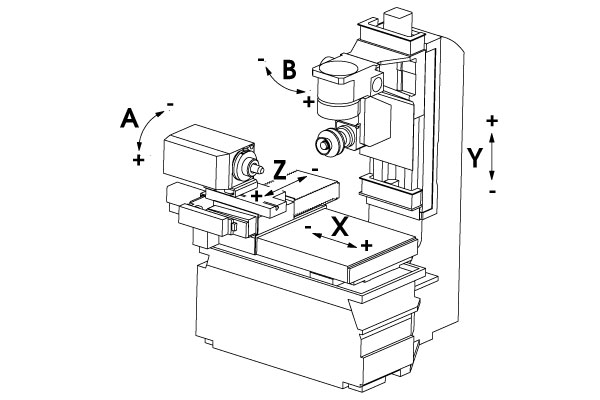

Schleifweg X-AchseLängsweg530 mm
Vorschubgeschwindigkeit0 - 15 m/min
Nutzbare Tischfläche für Lünette245 x 140 mm
Querschlitten Z-AchseQuerweg320 mm
Vorschubgeschwindigkeit0 -15 m/min
Höhenweg Y-AchseHöhenweg400 mm
Vorschubgeschwindigkeit0 - 15 m/min
Schleifkopf B-AchseSchwenkbar in horizontaler Ebene240 Grad
Schleifscheibenaufnahme mit SchnellspannungHSK - C / E50
Drehzahl stufenlos2.000 - 12.000 1/min (optional 20.000 1/min)
Max. Schleifscheibendurchmesser150 mm
SchleifscheibenwechslerAnzahl Magazinplätze2 (optional 6)
Werkstückträger A-Achse mit DirektantriebAufnahmePlananlage (ISO 50)
Durchlass AufnahmehülseØ 32 mm
Durchlass Aufnahmehülse bei automatischer SpannungØ 30 mm
AntriebsnennleistungenSchleifspindel Spitzenleistung5 kW (optional 16 kW oder 26 kW)
Tischantrieb X-Achse2 kW
Werkstückträger A-Achse3 kW
Querschlitten Z-Achse2 kW
Schleifkopf Y-Achse3 kW
Schleifkopfdrehung B-Achse2 kW
AnschlusswertAnschlusswert20 kW
GewichtGewichtca. 3.500 kg
Technische Änderungen und Irrtum vorbehalten.
